低溫截止閥六種型號了解下，低溫截止閥的應用介紹
時間 ：2021-02-06 點擊 ：1791 作者 ：sunmedia
低溫截止閥（適用溫度：-196℃/+80℃）是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
低溫截止閥的型號分類
DCJ61F-40P、DCJ41F-40P長徑低溫截止閥
DJ61F-40P，DJ41F-40P低溫截止閥
DJ41F-40P長桿低溫法蘭截止閥
DJ41F-40P法蘭低溫截止閥
DJ21F-40P長軸低溫截止閥
DJ21F-40P短軸低溫截止閥

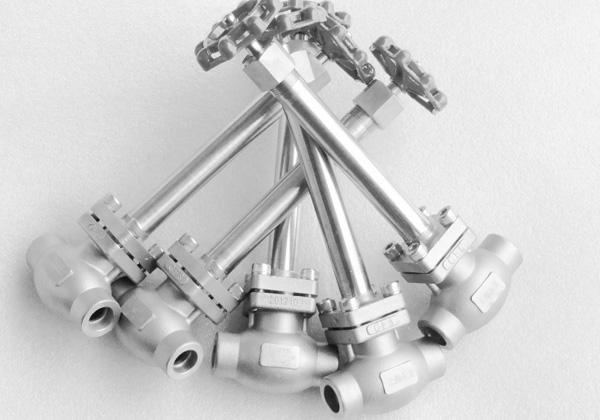

型號：DCJ61F-40P低溫截止閥
低溫截止閥應用：
低溫球閥應用在石油化工的低溫冷藏箱、低溫冷藏柜、低溫甲醇酰、LNG液化天然氣。
低溫截止閥工作原理：
將手輪逆時針旋轉，帶動閥桿與閥瓣向上運動，密封件離開閥座，閥門開啟；
將手輪順時針旋轉，帶動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉。
型號：DJ61F-40P，DJ41F-40P低溫截止閥
低溫截止閥應用：
低溫截止閥適用于低溫液體貯運(如：槽車或罐車、LNG站）的管理系統，也可用于低溫和深冷介質設備。手輪逆時針旋轉，帶動閥桿與閥瓣向上運動，密封件離開閥座，閥門開啟；手輪順時針旋轉，帶動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉。

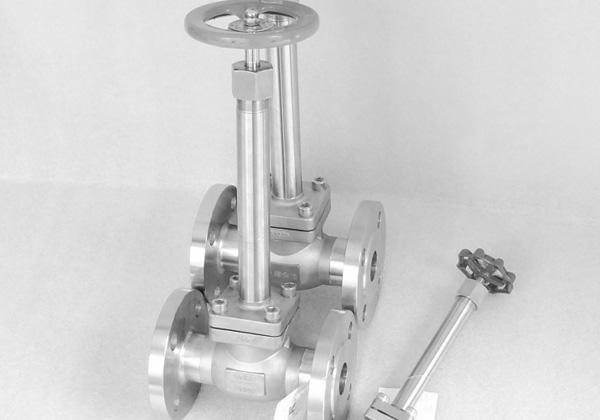

型號：DJ41F-40P長桿低溫法蘭截止閥
DJ41F-40PDN50法蘭低溫截止閥采用CF8/304不銹鋼做殼體，PTFE做閥瓣密封與填料密封，長桿設計具有保護低溫閥門填料函的功能，上海永龍閥門廠提醒大家，因?yàn)樘盍虾拿芊庑允堑蜏亻y的關鍵之一。該填料函處如果泄漏，將降低保冷效果，導致液化氣體氣化。在低溫狀態下隨著溫度的降低，填料彈性逐漸消失，防漏性能隨之下降，由于介質滲漏造成填料與閥桿處結冰，影響閥桿正常操作同時也會因閥桿上下移動而漿填料劃傷，引起在開關動作閥桿出現滲漏。
DJ41F-40PDN50低溫截止閥主要用于-40℃~-196℃的儲罐及管道的開關型手動低溫截止閥，主要用于乙烯，液化天然氣裝置，天然氣LPG LNG儲罐，接受基地及衛星站，空分設備，石油化工尾氣分離設備，液氧、液氮、液氬、二氧化碳低溫貯槽及槽車、變壓吸附制氧等裝置上。輸出的液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等機械設備配套設施。
型號：DJ41F-40P法蘭低溫截止閥
法蘭式低溫截止閥應用在﹣196℃/﹢80℃的低溫貯運和液化天然氣液化站以及LNG大型貯槽。比如低溫貯運和液化天然氣液化站以及LNG大型貯槽。主要應用于空分設備、石油、天然氣液化儲運設備、液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車，變壓吸附制氧、氬及回收氫設備。
適用介質: LNG、LO2、LN2、LAr、CO2?
連接方式: 承插焊，螺紋，法蘭
型號：DJ21F-40P長軸低溫截止閥
長軸低溫截止閥由閥體，閥瓣，閥桿，閥蓋，手輪，密封件組成，閥蓋采用加長頸結構；其特征是填料密封函采用上填料和下填料組成雙重壓緊密封結構，介質流道方向采用低進高出，閥體進口通道在閥座密封面的下方，閥體出口通道在閥座密封面的上方。上海永龍閥門廠提醒大家，低溫截止閥在系統首次預冷后請檢查螺栓螺母及填料壓帽等緊固件的鎖緊狀況，如出現微量泄漏，系由材料遇冷收縮而引起的，將緊固件在冷態下緊固即可，產品適用范圍：氣體液化、液氧、液態烴和液化天然氣、液氮、LNG系統。
型號：DJ21F-40P短軸低溫截止閥
短軸低溫截止閥也稱低溫短軸截止閥，應用在壓力低于4.0MPa，溫度≥-80℃的流體介質，在管道首次預冷后請檢查螺栓螺母及填料壓帽等緊固件的鎖緊狀況，如出現微量泄漏，系由材料遇冷收縮而引起的，可將上述緊固件在冷態下緊固即可。
